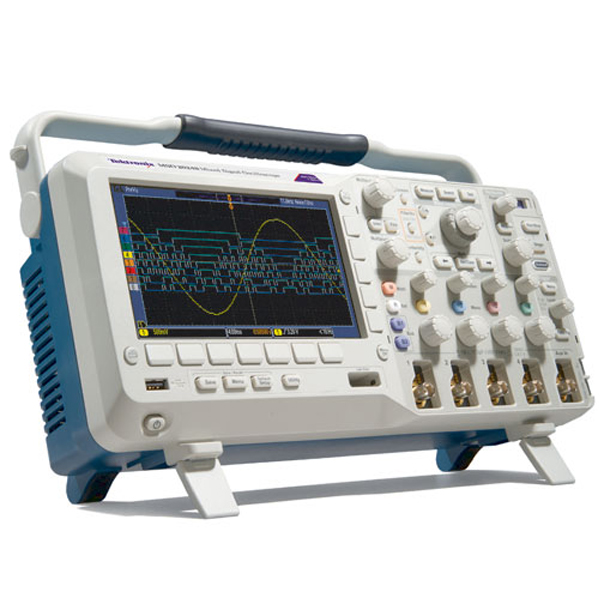

Обратите внимание на осциллограф DPO2014B, который идеально подходит для работы в лаборатории и на производстве. Четыре канала позволят вам одновременно анализировать несколько сигналов, а максимальная скорость выборки в 1 ГГц обеспечивает высокую точность измерений.
С помощью встроенного генератора сигналов вы сможете проводить тесты и отладки, не требуя дополнительных приборов. Интуитивно понятный интерфейс упрощает настройку и управление, что позволяет сосредоточиться на задачах.
Качественная 16-битная разрешающая способность гарантирует четкое отображение сложных форм сигналов. Попробуйте функции автоматического измерения и анализа, чтобы ускорить процесс работы. С DPO2014B вы получите все необходимое для точного и эффективного анализа!
| Характеристики | |
| Интерфейсы | Хост-порт USB, порт USB, GPIB*, опциональный модуль DPO2CONN: LAN (10/100 Base-T Ethernet) и видеовыход |
| Макс. длина записи | 1 млн точек |
| Математическая обработка и анализ осциллограмм | 29 автоматических измерений, курсоры осциллограмм и экрана: арифметические операции с осциллограммами, БПФ |
| Опции декодирования и анализа сигналов последовательных шин | DPO2AUTO: CAN и LIN; DPO2COMP: RS-232/422/485/UART; DPO2EMBD: I?C, SPI; DPO2BND: Объединяет опции DPO2AUTO, DPO2COMP, DPO2EMBD |
| Полоса пропускания | 100 МГц |
| Программное обеспечение | ПО для связи с ПК: OpenChoice® Desktop |
| Расширение функциональных возможностей | Декодирование и запуск по сигналам последовательных шин |
| Режимы запуска | По фронту, по логическому состоянию, по длительности импульса, по ранту, по времени установки и удержания, по времени нарастания/спада, по видеосигналу, по сигналам посл. шин I?C*, SPI*, CAN*, LIN*, RS-232/422/485/UART* и парал. шины (MSO2000B) |
| Частота дискретизации аналогового сигнала | 1 Гвыб./с |
| Число аналоговых каналов | 4 |
