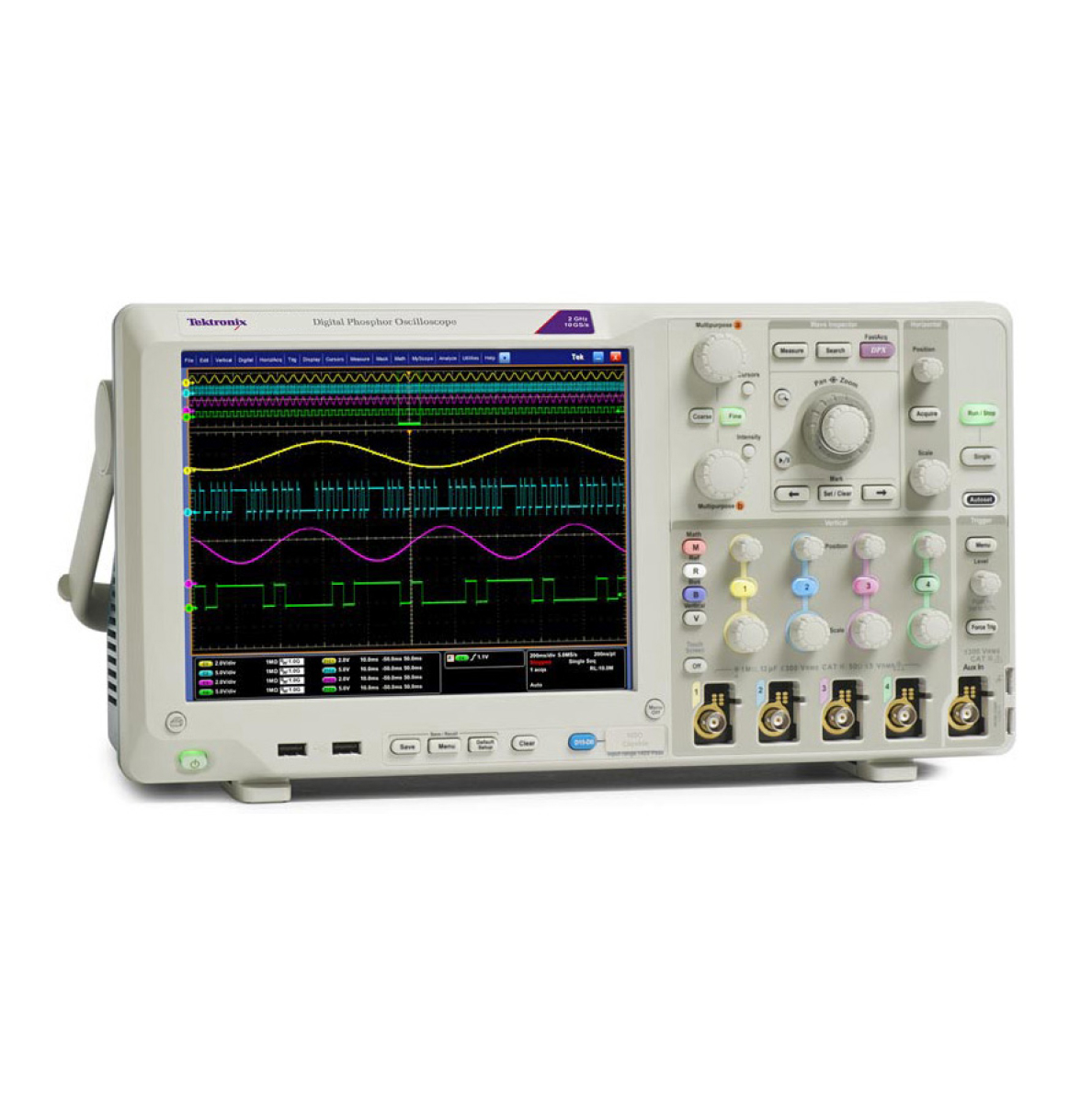

Профессиональный осциллограф DPO5104B предлагает высокую скорость оцифровки и четкость сигналов, что делает его идеальным выбором для исследовательских лабораторий и образовательных учреждений.
С максимальной полосой пропускания 1 ГГц и частотой дискретизации 5 ГГц, этот прибор позволяет следить за даже самыми быстрыми электронными сигналами. Вы сможете точно анализировать сложные сигналы и выявлять ошибки в проектах благодаря функции 12-битного вертикального разрешения, которая обеспечивает детализированное изображение сигналов.
Осциллограф поддерживает широкий диапазон режимов триггирования, включая фотографический и расширенный режимы, что значительно упрощает захват и анализ нестандартных или повторяющихся событий. Пользуйтесь интуитивно понятным интерфейсом, позволяющим настраивать параметры всего за несколько кликов.
С DPO5104B вы получите инструменты для автоматизации анализа сигналов, такие как параметры измерений и сплошные формы. Записывайте и сохраняйте результаты с помощью USB-портов, что упрощает обмен данными и совместное использование. Этот осциллограф – отличный выбор для тех, кто ценит качество и точность в каждой работе.
| Характеристики | |
| Интерфейсы | 6 хост-портов USB, порт USB, LAN (10/100/1000 Base-T Ethernet, совместим с LXI класса C), видеовыход, GPIB* |
| Макс. длина записи | 250 млн точек |
| Математическая обработка и анализ осциллограмм | 53 автоматических измерения, курсоры осциллограмм и экрана, арифметические операции с осциллограммами и расширенные математические функции, БПФ, статистическая обработка, гистограммы, тестирование по предельным значениям. Опции: BRR: тестирование на соответствие стандарту BroadR-Reach; DDRA: анализ шин памяти DDR; DJA: расширенный анализ джиттера и глазковых диаграмм DPOJET; ET3: решение для тестирования на соответствие Ethernet; MTM: тестирование по маске; PWR: анализ цепей питания, векторный анализ сигналов при помощи ПО SignalVu; USB2: решение для тестирования на соответствие USB; MOST: решение для тестирования на соответствие MOST 50/150; HSIC: проверка электрических параметров HSIC; USBPWR: решение для автоматического тестирования адаптеров питания USB/EPS. |
| Опции декодирования и анализа сигналов последовательных шин | SR-AERO: MIL-STD -1553; SR-AUTO: CAN/LIN/FlexRay; SR-COMP: RS-232/422/485/UART; SR-DPHY: MIPI D-PHY; SR-EMBD: I?C, SPI; SR-ENET: 10/100Base-T Ethernet; SR-USB: USB |
| Полоса пропускания | 1 ГГц |
| Программное обеспечение | Опции: TekScope Anywhere™ |
| Расширение функциональных возможностей | Добавление 16 цифровых каналов: Увеличение длины записи до 250 млн точек; Проверка последовательных шин на соответствие стандартам; Дополнительные измерительные и аналитические функции (анализ цепей питания, джиттер, тестирование по маске, запуск по уровню РЧ сигнала); Декодирование и запуск по сигналам последовательных шин |
| Режимы запуска | По фронту, по последовательности, по логическому состоянию, по длительности импульса, по глитчу, по ранту, по времени ожидания, по переходам, по времени установки и удержания, по времени нарастания/спада, по видеосигналу, по сигналам посл. шин I?C*, SPI*, USB (низ., полн., выс. скор.)*, RS-232/422/485/UART*, I?C*, SPI*, USB*, Ethernet*, CAN*, LIN*, FlexRay*, RS-232/422/485/UART*, MIL-STD-1553*, парал. шины (MSO5000B), визуальный запуск. *Опция |
| Частота дискретизации аналогового сигнала | 5 Гвыб./с / 10 Гвыб./с - (4/2 КАНАЛА) |
| Число аналоговых каналов | 4 |
