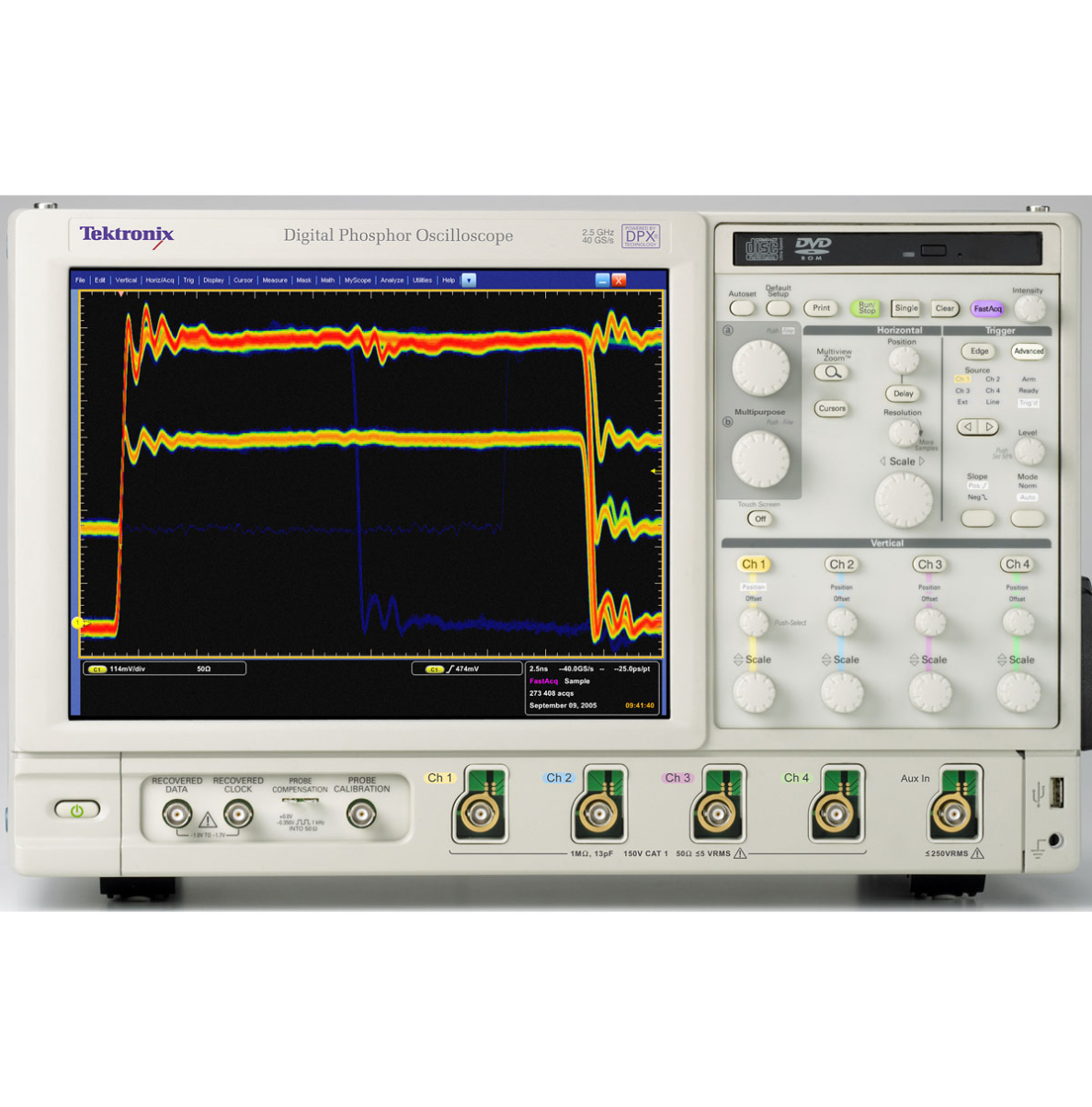

Максимальная точность и компактные размеры делают осциллограф DPO7054C идеальным инструментом для исследовательских лабораторий и учебных заведений. Этот прибор обладает широким диапазоном полосы частот до 500 МГц, что обеспечивает высокую разрешающую способность и чёткость отображения сигналов.
Уникальная функция параллельного анализа до 4-х каналов позволяет вам одновременно наблюдать за несколькими сигналами, что особенно ценно при комплексных измерениях. Особенно полезен встроенный анализатор протоколов, который помогает быстро идентифицировать проблемы в цифровых сигналах.
Интуитивно понятный интерфейс и цветной дисплей с высоким разрешением обеспечивают легкость использования, даже если вы новичок. Заказав DPO7054C, вы получаете процессор, который обрабатывает данные с высокой скоростью, улучшая качество работы с сигналами.
Не упустите возможность улучшить свой инструментальный арсенал. Осциллограф DPO7054C – это надежный и мощный союзник в ваших исследованиях!
| Характеристики | |
| Верхняя граница полосы пропускания | 500 МГц |
| Длина записи | 125/50/25 млн точек (1/2/4 КАНАЛА) |
| Интерфейсы | 5 хост-портов USB, LAN (10/100/1000 Base-T Ethernet, совместим с LXI класс C), GPIB, eSATA, DVI, VGA |
| Математическая обработка и анализ осциллограмм | 53 автоматических измерения, курсоры осциллограмм и экрана, арифметические операции с осциллограммами и расширенные математические функции, БПФ, статистическая обработка, гистограммы, тестирование по предельным значениям. Опции: BRR: тестирование на соответствие стандарту BroadR-Reach; DDRA: анализ шин памяти DDR; DJA: расширенный анализ джиттера и глазковых диаграмм DPOJET; D-PHY: анализ и измерение параметров сигналов стандарта MIPI D-PHY; ET3: решение для тестирования на соответствие Ethernet; MTM: тестирование по маске; PWR: анализ цепей питания, векторный; анализ сигналов при помощи ПО SignalVu; USB2: решение для тестирования на соответствие USB; MOST: решение для тестирования на соответствие MOST 50/150; HSIC: проверка электрических параметров HSIC; USBPWR: решение для автоматического тестирования адаптеров питания USB/EPS |
| Опции декодирования и анализа сигналов последовательных шин | SR-AERO: MIL-STD -1553; SR-AUTO: CAN/LIN/FlexRay; SR-COMP: RS-232/422/485/UART; SR-DPHY: MIPI D-PHY; SR-EMBD: I?C, SPI; SR-ENET: 10/100Base-T Ethernet; SR-PCIE: PCI Express; SR-USB: USB |
| Программное обеспечение | Опции: TekScope Anywhere™ |
| Расширение функциональных возможностей | Обменяйте старый осциллограф серии DPO7000 на новейший осциллограф серии DPO7000C, получив компенсацию в половину стоимости старого осциллографа; Увеличение длины записи до 500 млн точек; Проверка последовательных шин на соответствие стандартам; Дополнительные измерительные и аналитические функции (анализ цепей питания, джиттер, тестирование по маске, запуск по уровню РЧ сигнала); Декодирование и запуск по сигналам последовательных шин |
| Режимы запуска | Запуск Pinpoint™, по фронту, по глитчу, по длительности импульса, по ранту, по времени ожидания, по перепаду, по времени установки и удержания, по последовательности, по логическому состоянию, по окну, по задержке запуска (по времени и по событию), по сигналам посл. шин I?C*, SPI*, USB (низк., полн. скор.)*, RS-232/422/485/UART*, I?C*, SPI*, USB*, Ethernet*, CAN*, LIN*, FlexRay*, RS-232/422/485/UART*, MIL-STD-1553, визуальный запуск. *Опция |
| Частота дискретизации аналогового сигнала | 20/10/5 Гвыб./с |
| Число аналоговых каналов | 4 |
