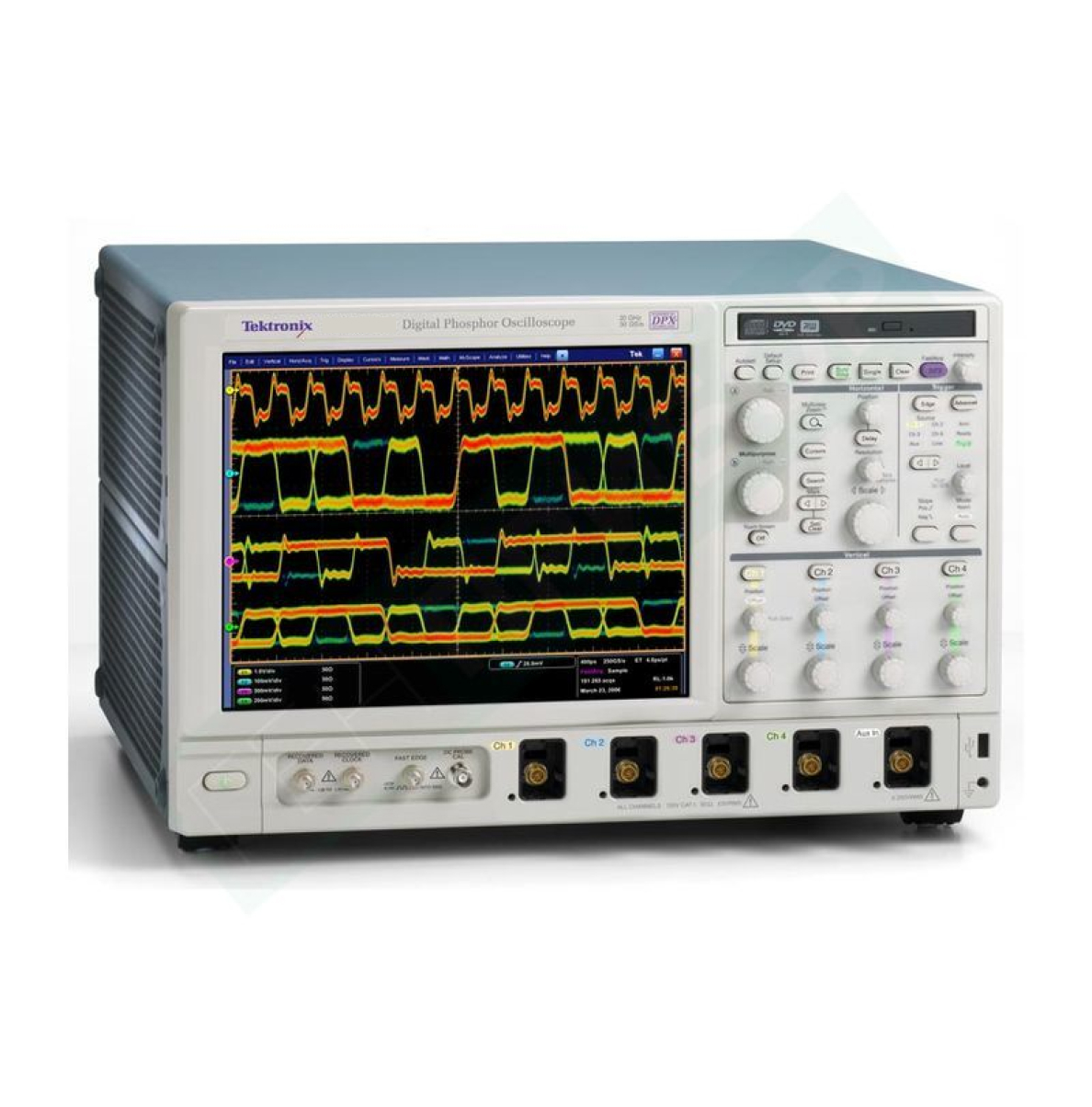

DPO71604C предлагает точные измерения с максимально возможной частотой 1 ГГц и шириной полосы пропускания 500 МГц. Каждое значение отображается на экране с исключительной четкостью, благодаря расширенному разрешению 15.6 дюймов. Этот осциллограф обеспечивает интуитивно понятный интерфейс и простоту в использовании, что позволяет быстро анализировать сложные сигналы.
Благодаря поддержке различных протоколов, вы можете легко работать с цифровыми сигналами и анализировать их в реальном времени. Доступные функции триггера и декодирования позволяют сосредоточиться на важных данных, исключая ненужные помехи.
Компактный и легкий, DPO71604C идеально подойдет для лабораторий, учебных учреждений и корпоративных решений. Его возможности адаптации позволяют быстро переключаться между различными режимами работы, что значительно ускоряет процесс анализа.
Выбирая DPO71604C, вы получаете надежный инструмент для измерений, который отвечает всем современным требованиям. Инвестируйте в качество и точность ваших анализов уже сегодня!
| Характеристики | |
| Длина записи | 31 млн точек/250 млн точек (СТАНД./ОПЦ.) |
| Интерфейсы | 5 хост-портов USB, LAN (10/100/1000 Base-T Ethernet, совместим с LXI класс C), GPIB, eSATA, DVI, VGA |
| Математическая обработка и анализ осциллограмм | 53 автоматических измерения, курсоры осциллограмм и экрана, арифметические и расширенные операции с осциллограммами, БПФ, статистическая обработка, гистограммы Опции: BRR: тестирование на соответствие стандарту BroadR-Reach; анализ шин памяти DDR; расширенный анализ джиттера и глазковых диаграмм DPOJET; тестирование на соответствие Ethernet; тестирование по предельным значениям; тестирование по маске; анализ цепей питания; анализ и проверка на соответствие USB2 и USB3; автоматическое тестирование адаптеров питания USB/EPS; тестирование на соответствие MOST 50/150; векторный анализ сигналов SignalVu; тестирование на соответствие HDMI; проверка электрических параметров HSIC; измерение параметров и анализ MIPI D-PHY и M-PHY; тестирование SAS; тестирование на соответствие и отладка SFP+; анализ последовательных каналов; тестирование на соответствие и отладка 10G-KR; тестирование на соответствие и отладка PCIe; измерение параметров, тестирование на соответствие и отладка Thunderbolt; измерения UHS; ПО анализа передатчиков PAM4; ПО SignalCorrect для компенсации влияния пробника, канала и кабеля |
| Опции декодирования и анализа сигналов последовательных шин | SR-AERO: MIL-STD-1553; SR-AUTO: CAN/LIN/FlexRay; SR-COMP: RS-232/422/485/UART; SR-DPHY: MIPI D-PHY; SR-EMBD: I?C, SPI; SR-ENET: 10/100Base-T Ethernet SR-PCIE: PCI Express; SR-USB: USB; SR-810B: 8b/10b; 10G-KR: 10GBASE-KR/KR4 |
| Полоса пропускания | 16 ГГц |
| Программное обеспечение | Опции: TekScope Anywhere™ |
| Расширение функциональных возможностей | Увеличение полосы пропускания: Добавление 16 цифровых каналов; Обновление старых платформ до последних версий; Увеличение длины записи до 1 млрд точек; Проверка последовательных шин на соответствие стандартам; Дополнительные измерительные и аналитические функции (джиттер, память DDR, тестирование по маске, запуск по уровню РЧ сигнала); Декодирование и запуск по сигналам последовательных шин |
| Режимы запуска | Запуск Pinpoint™, по фронту, по глитчу, по длительности импульса, по ранту, по времени ожидания, по перепаду, по времени установки и удержания, по логическому состоянию или выражению, по окну, по задержке запуска (по времени и по событию), по сигналам посл. шин I?C*, SPI*, USB (низк., полн. скор.)*, RS-232/422/485/UART*, по последовательным данным*, визуальный запуск*. *Опция |
| Частота дискретизации | 100/50 Гвыб./с (2/4 КАНАЛА) |
| Число аналоговых каналов | 4 |
