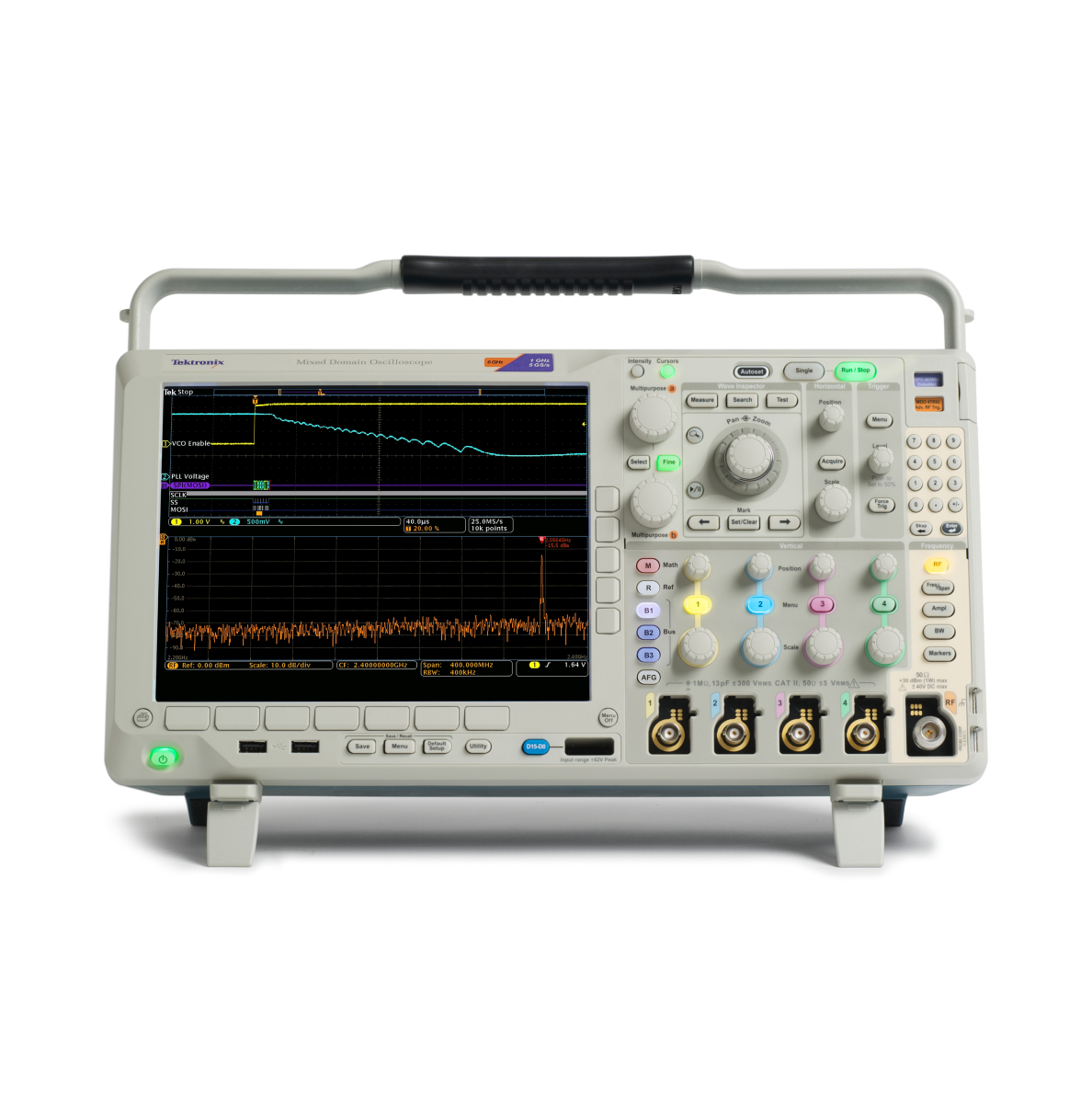

Выберите MDO4104C для точного анализа сигналов с высокой разрешающей способностью. Этот осциллограф предлагает 4 канала и 1 ГГц полосу пропускания, что позволяет эффективно решать задачи, требующие высокой точности.
Работайте с цветным анализатором спектра и улучшайте свой эксперимент благодаря встроенным функциям. MDO4104C комплектуется осциллограммами, анализом триггеров и расширением функций для диагностики, чтобы вы могли сосредоточиться на важных аспектах работы.
С интуитивно понятным интерфейсом и простотой в использовании, вы быстро освоите все возможности устройства. Подключайте его к вашему компьютеру и используйте программное обеспечение для дополнительного анализа и хранения данных. MDO4104C – это решение для надежных измерений и уверенности в результатах.
| Характеристики | |
| Верхняя граница полосы пропускания | 200 МГц – 1 ГГц |
| Вход анализатора спектра | 1 |
| Диапазон частот анализатора спектра (опции) | 9 кГц – 3 ГГц или 6 ГГц |
| Интерфейсы | 4 хост-порта USB, порт USB, LAN (10/100/1000 Base-T Ethernet, совместим с LXI Core 2011), видеовыход, GPIB* |
| Макс. длина записи | 20 млн точек |
| Полоса пропускания | 1 ГГц |
| Программное обеспечение | ПО для связи с ПК: OpenChoice® Desktop; ПО векторного анализа сигналов: SignalVu-PC |
| Расширение функциональных возможностей | Увеличение полосы пропускания; Добавление генератора сигналов произвольной формы и стандартных функций; Добавление 16 цифровых каналов; Добавление или обновление канала анализатора спектра; Дополнительные измерительные и аналитические функции (анализ цепей питания, тестирование по предельным значениям и маске, запуск по видеосигналу, запуск по уровню РЧ сигнала); Декодирование и запуск по сигналам последовательных шин; Повышение уровня защиты прибора за счет использования пароля для включения и выключения всех портов и обновления встроенного ПО |
| Режимы запуска | По уровню РЧ сигнала**, по фронту, по последовательности, по логическому состоянию, по длительности импульса, по ранту, по времени ожидания, по времени установки и удержания, по времени нарастания/спада, по видеосигналу, расширенный запуск по видеосигналу*, по сигналам посл. шин I?C*, SPI*, USB*, Ethernet*, CAN FD*, CAN*, LIN*, FlexRay*, RS-232/422/485/UART*, I2S/LJ/RJ/TDM*, MIL-STD-1553* и парал. шины*. *Опция; **С опциональным РЧ модулем MDO4TRIG в качестве источника для запуска по длительности импульса, по времени ожидания, по ранту, по логическому состоянию и по последовательности |
| Частота MagniVu™ | 16,5 Гвыб./с |
| Частота дискретизации аналогового сигнала | 5 Гвыб./с |
| Частота дискретизации цифрового сигнала | 500 Мвыб./с |
| Число аналоговых каналов | 4 |
| Число цифровых каналов | 16 |
