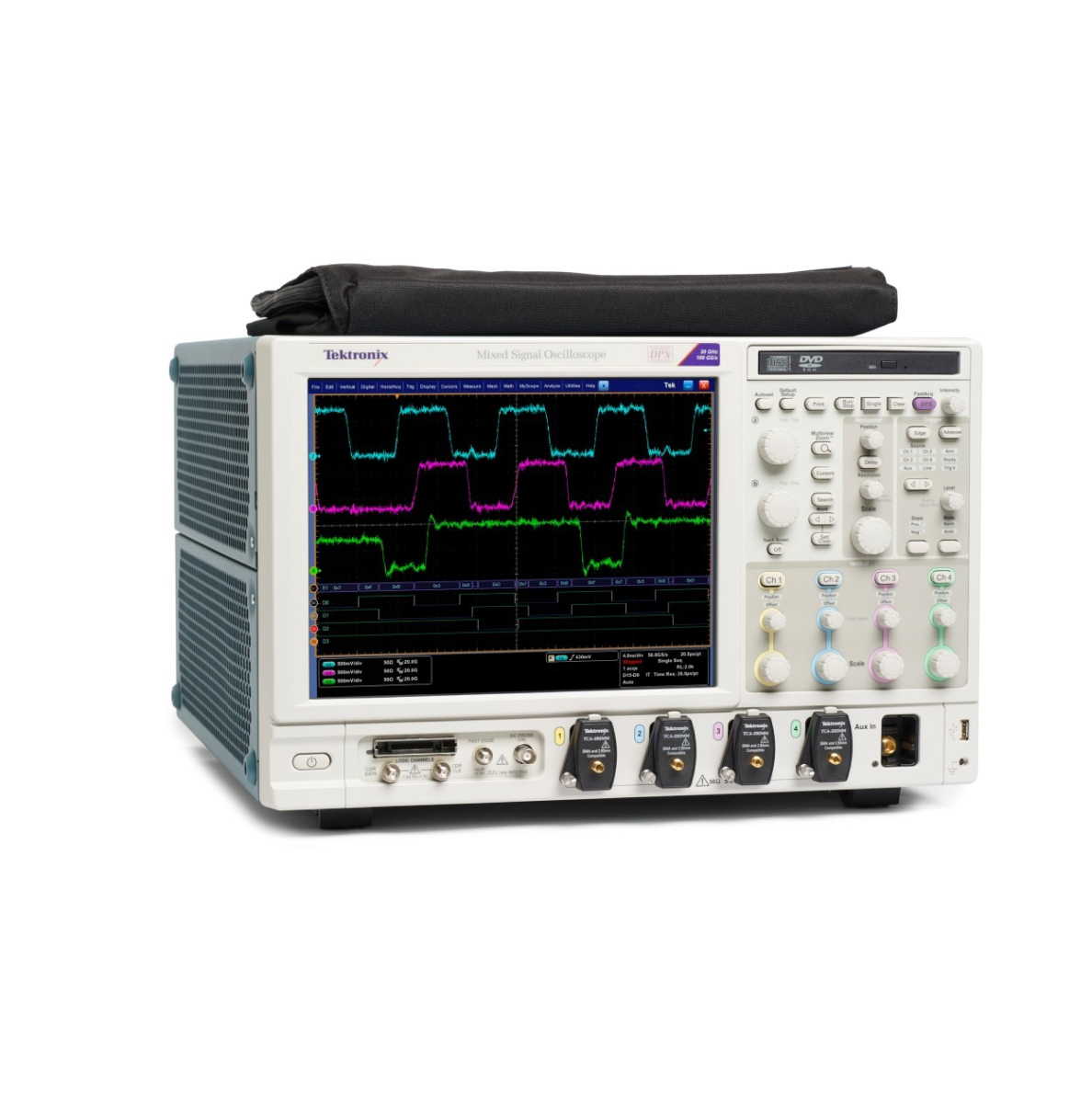

Рекомендуем обратить внимание на осциллограф MSO72004C, который обеспечит точность и высокую скорость обработки сигналов. С частотой выборки до 8 ГГц и шириной полосы в 2 ГГц, этот прибор идеально подходит для сложных задач в области электроники.
С интуитивно понятным интерфейсом и ярким цветным дисплеем, работать с осциллографом просто и приятно. Модульная архитектура позволяет расширять функциональность, добавляя дополнительные опции по мере надобности.
Для анализа и визуализации сигналов доступны мощные инструменты, такие как автоматический поиск и возможностью создания комплексных триггеров. Осциллограф также поддерживает массивные количественные измерения, обеспечивая качественный анализ данных при выполнении тестов.
Не упустите возможность повысить качество своих проектов с осциллографом MSO72004C – надежным выбором для профессионалов и энтузиастов!
| Характеристики | |
| Длина записи | 31 млн точек/250 млн точек (СТАНД./ОПЦ.) |
| Интерфейсы | 5 хост-портов USB, LAN (10/100/1000 Base-T Ethernet, совместим с LXI класс C), GPIB, eSATA, DVI, VGA |
| Математическая обработка и анализ осциллограмм | 53 автоматических измерения, курсоры осциллограмм и экрана, арифметические и расширенные операции с осциллограммами, БПФ, статистическая обработка, гистограммы Опции: BRR: тестирование на соответствие стандарту BroadR-Reach; анализ шин памяти DDR; расширенный анализ джиттера и глазковых диаграмм DPOJET; тестирование на соответствие Ethernet; тестирование по предельным значениям; тестирование по маске; анализ цепей питания; анализ и проверка на соответствие USB2 и USB3; автоматическое тестирование адаптеров питания USB/EPS; тестирование на соответствие MOST 50/150; векторный анализ сигналов SignalVu; тестирование на соответствие HDMI; проверка электрических параметров HSIC; измерение параметров и анализ MIPI D-PHY и M-PHY; тестирование SAS; тестирование на соответствие и отладка SFP+; анализ последовательных каналов; тестирование на соответствие и отладка 10G-KR; тестирование на соответствие и отладка PCIe; измерение параметров, тестирование на соответствие и отладка Thunderbolt; измерения UHS; ПО анализа передатчиков PAM4; ПО SignalCorrect для компенсации влияния пробника, канала и кабеля |
| Опции декодирования и анализа сигналов последовательных шин | SR-AERO: MIL-STD-1553; SR-AUTO: CAN/LIN/FlexRay; SR-COMP: RS-232/422/485/UART; SR-DPHY: MIPI D-PHY; SR-EMBD: I?C, SPI; SR-ENET: 10/100Base-T Ethernet SR-PCIE: PCI Express; SR-USB: USB; SR-810B: 8b/10b; 10G-KR: 10GBASE-KR/KR4 |
| Полоса пропускания | 20 ГГц |
| Программное обеспечение | Опции: TekScope Anywhere™ |
| Расширение функциональных возможностей | Увеличение полосы пропускания: Добавление 16 цифровых каналов; Обновление старых платформ до последних версий; Увеличение длины записи до 1 млрд точек; Проверка последовательных шин на соответствие стандартам; Дополнительные измерительные и аналитические функции (джиттер, память DDR, тестирование по маске, запуск по уровню РЧ сигнала) Декодирование и запуск по сигналам последовательных шин |
| Режимы запуска | Запуск Pinpoint™, по фронту, по глитчу, по длительности импульса, по ранту, по времени ожидания, по перепаду, по времени установки и удержания, по логическому состоянию или выражению, по окну, по задержке запуска (по времени и по событию), по сигналам посл. шин I?C*, SPI*, USB (низк., полн. скор.)*, RS-232/422/485/UART*, по последовательным данным*, визуальный запуск*. *Опция |
| Частота дискретизации | 100/50 Гвыб./с (2/4 КАНАЛА) |
| Число аналоговых каналов | 4 |
